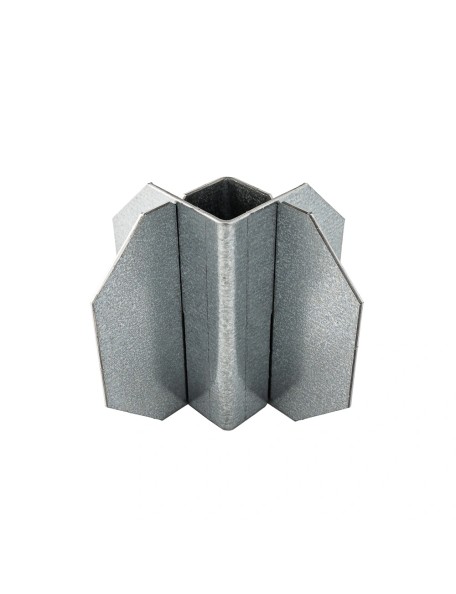

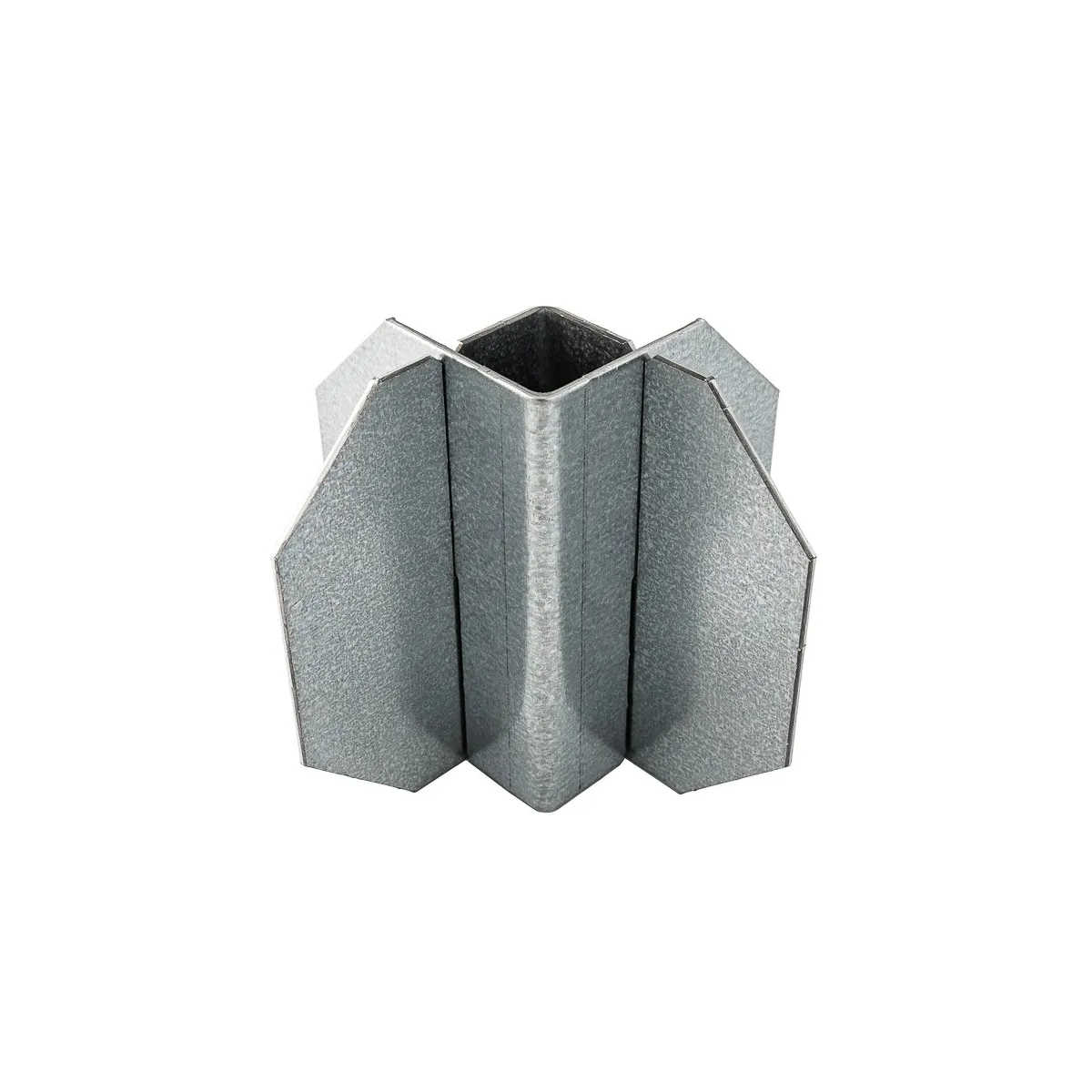

Croix de renfort - ancrage sol

La croix de renfort latéral se compose de deux pièces de 100 mm de hauteur qui s’assemblent directement sur le piquet d’ancrage avant son installation dans le sol. Conçue en acier galvanisé à chaud, cette structure offre une résistance adaptée aux conditions extérieures.

Principalement utilisée en viticulture et en arboriculture, elle est également employée dans d'autres secteurs agricoles tels que le maraîchage.

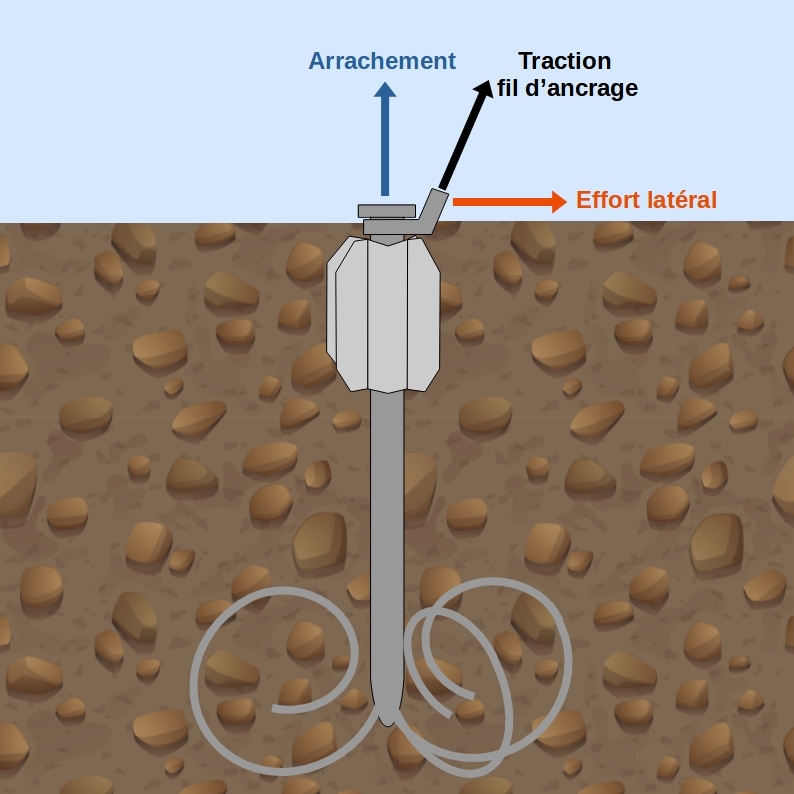

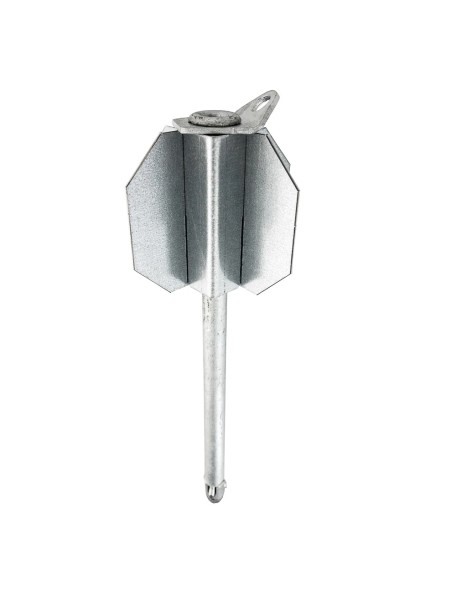

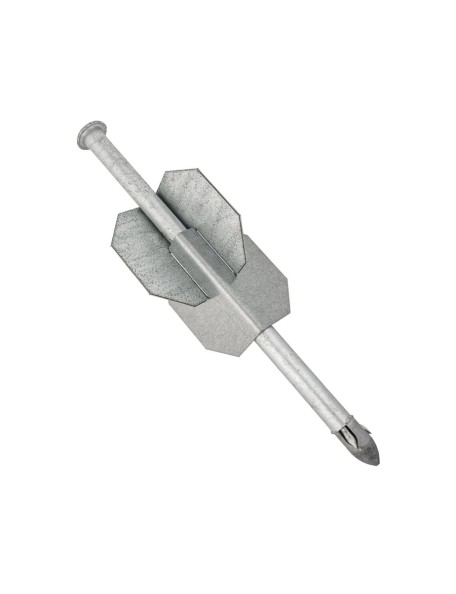

Cet élément discret renforce la stabilité latérale de l’amarre à percussion ou du piquet, réduisant le risque de cisaillement du sol. Il est essentiel lorsque l’amarre n’est pas orientée dans la direction de la traction.

Quelles sont les dimensions compatibles avec les stabilisateurs latéraux en croix ?

Différentes dimensions de stabilisateurs latéraux en croix sont proposées, toutes constituées de deux parties qui s'emboîtent :

• Pour les diamètres ≤ 12 mm : adaptés aux piquets de faible diamètre, tels que les tuteurs en rond plein torsadé 12 mm.
• Pour les diamètres ≤ 17 mm : conçus pour les amarres à percussion Ø 17 mm ou pour des piquets ronds de diamètres similaires.
• Pour les diamètres ≤ 21 mm : idéaux pour des tuteurs pour plantes ou piquets de plus gros diamètre, comme les tuteurs en acier galvanisé.

Comment procéder pour la mise en place de la croix de renfort avec une amarre à percussion ?

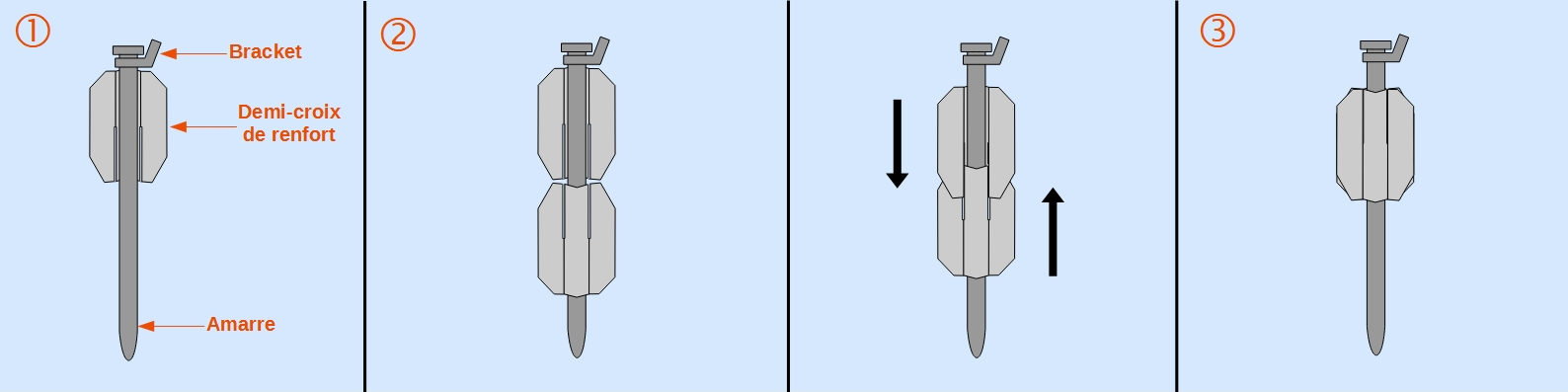

1. Positionnez l’amarre à percussion dans le creux de la 1ère partie de la croix, en orientant les fentes vers l’ogive.

2. Posez la 2 ^ème partie sur l’amarre, entre l’ogive et la 1ère partie de la croix, en opposition à cette dernière.

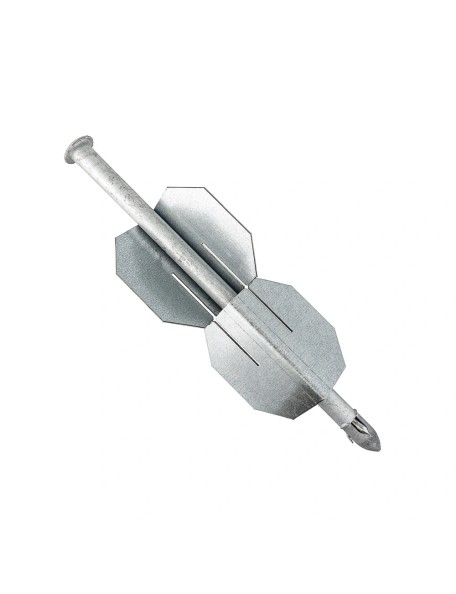

3. Glissez les fentes des 2 parties les unes dans les autres pour former une croix autour de l’amarre à percussion.

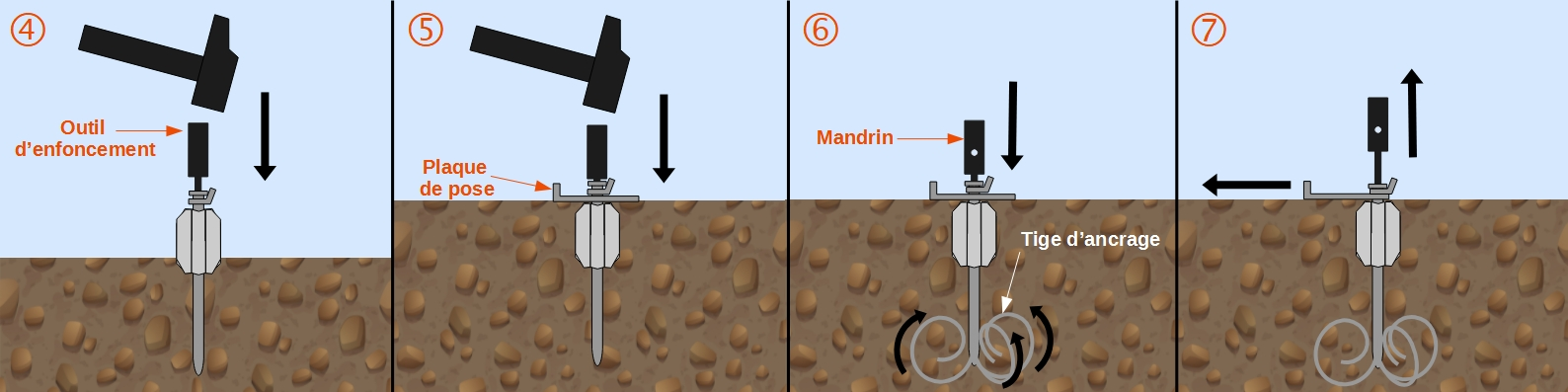

4. Commencez à enfoncer l’amarre à frapper à l’aide d’une masse et de l’outil d’enfoncement.

5. Positionnez la plaque de pose entre le bracket et la croix de renfort, puis terminez l’enfoncement dans le sol.

6. Déployez les tiges d’ancrage à l’aide d’une masse et du mandrin.

7. Retirez la plaque anti-enfoncement pour terminer la pose.
