Profil hydraulique de dégrilleur 60x8x4,8 mm

Le profil acier hydrodynamique, également appelé « profil têtard » ou « profil poisson », est une barre en acier S235 spécialement conçue pour la fabrication de dégrilleurs de centrales hydroélectriques, répondant aux normes environnementales. Dans un souci de protection de la faune aquatique, ces normes exigent l’installation de grilles « ichtyocompatibles », caractérisées par une maille plus fine, permettant de retenir les poissons et d’éviter qu’ils n’atteignent les turbines.

Grâce à sa forme étudiée pour optimiser l’écoulement de l’eau, il constitue une solution technique performante pour allier protection des turbines, respect de la faune aquatique et maintien du débit hydraulique.

Profil acier hydrodynamique pour dégrilleur de centrale hydroélectrique

Installés en amont des turbines, les dégrilleurs jouent un rôle essentiel dans le fonctionnement d’une centrale hydroélectrique. Leur mission est de retenir les débris flottants (branches, feuilles, déchets, corps étrangers) susceptibles d’endommager les équipements ou de perturber la production d’énergie.

L’utilisation d’un profil acier hydrodynamique S235 permet de concevoir des grilles robustes, durables et parfaitement adaptées aux contraintes environnementales, ainsi qu’aux exigences mécaniques et hydrauliques des installations hydroélectriques.

Pourquoi choisir un profil « têtard » pour vos grilles hydrauliques ?

Optimisation du débit sans perte de performance

Dans un contexte réglementaire de plus en plus exigeant en matière de protection environnementale, les centrales hydroélectriques doivent installer des grilles à espacement réduit afin d’empêcher le passage des poissons vers les turbines.

La forme spécifique du profil hydrodynamique têtard — caractérisée par un renflement progressif et une extrémité affinée — permet :

• De resserrer les espacements entre barreaux
• De limiter les pertes de charge dues à la diminution de la dimension maille
• De maintenir un débit d’eau optimal
• Éviter les pertes de productions et améliorer le rendement global de l’installation

Cette performance hydraulique s’explique notamment par un coefficient de Kirschmer plus faible. Ce coefficient, utilisé en hydraulique, permet de caractériser les pertes de charge générées par une grille en fonction de la forme de ses barreaux : plus il est faible, plus l’écoulement de l’eau à travers la grille est fluide.

Ainsi, grâce à sa géométrie profilée, le barreau têtard réduit les perturbations de l’écoulement et favorise un passage de l’eau plus efficace, même avec des grilles à maillage fin.

Protection renforcée de la faune aquatique

L’utilisation d’un profil hydrodynamique pour dégrilleur ichtyocompatible répond aux normes environnementales visant à protéger les poissons et l’écosystème aquatique.

Grâce à sa conception :

• Les poissons sont déviés sans être aspirés vers les turbines
• Le risque de blessure est réduit

Ce profil acier hydraulique constitue donc une solution technique adaptée d’entretien ou de mise en conformité des centrales hydroélectriques.

Nettoyage facilité et maintenance optimisée

La forme « têtard » du profil améliore également l’efficacité du dégrillage mécanique.

Lors de l’opération de nettoyage à l’aide d’un râteau, les débris sont éliminés plus facilement.

Les déchets de plus petite dimension, susceptibles de s’infiltrer entre les profils, sont évacués plus aisément par le courant après passage de la tête du dégrilleur.

Caractéristiques techniques du profil acier hydrodynamique S235

Le profil hydraulique est fabriqué en acier de construction S235, reconnu pour sa résistance mécanique et sa facilité de mise en œuvre. Il est livré en finition brute et peut être découpé, soudé et galvanisé selon les besoins.

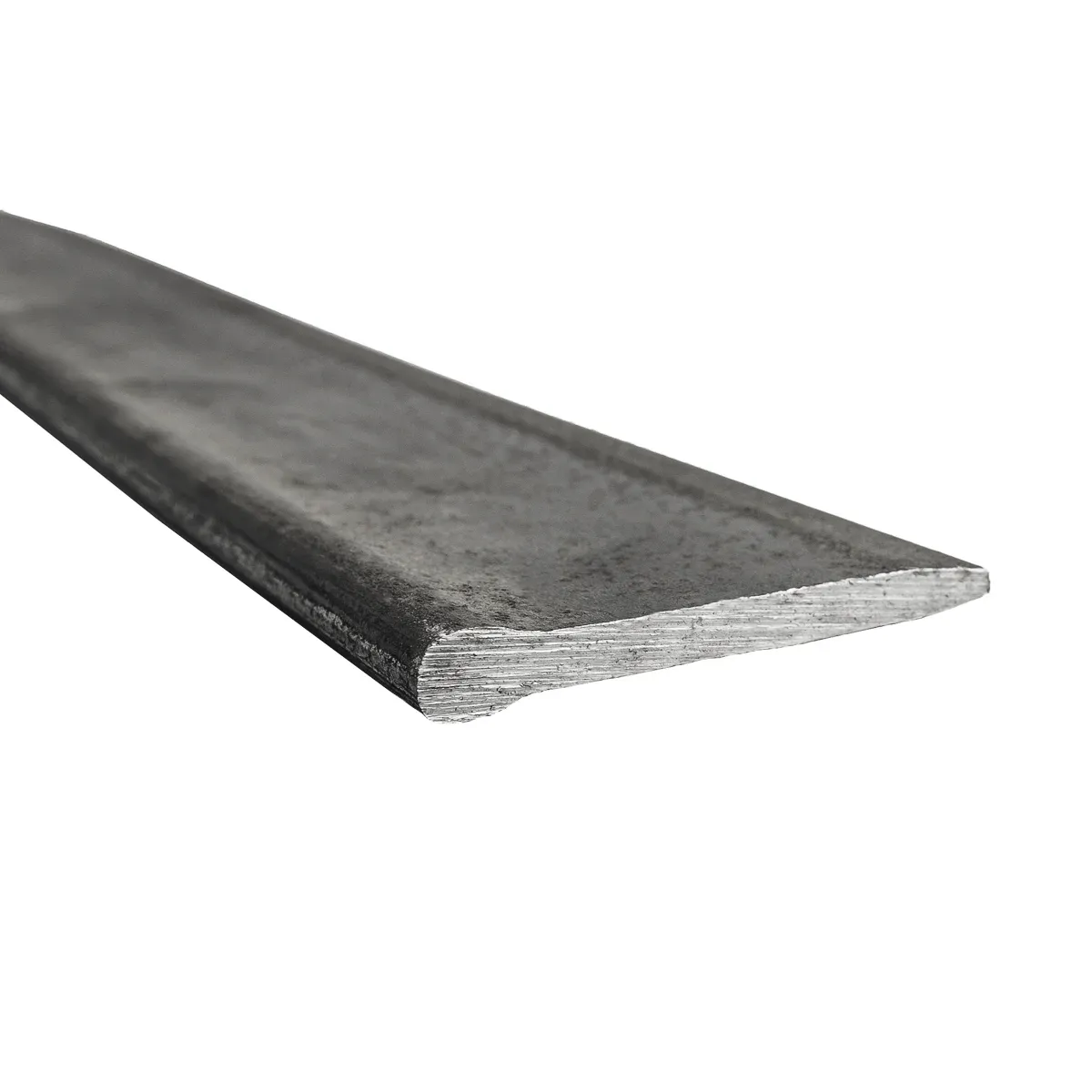

La longueur du profil « tête de têtard » est de 60 mm. La section présente un renflement d’une épaisseur de 8 mm, puis une épaisseur constante de 4,8 mm, et enfin un rétrécissement jusqu’à 3,5 mm à son extrémité, formant ainsi la forme hydrodynamique caractéristique du profil « têtard ».

Cette conception spécifique permet d’allier robustesse structurelle et optimisation de l’écoulement de l’eau. Comme tout profil acier, il peut être facilement redécoupé, ajusté et soudé afin de s’intégrer parfaitement dans la fabrication de dégrilleurs sur mesure pour centrales hydroélectriques.

Vente de profil acier hydrodynamique – Solution sur mesure

Notre profil hydrodynamique en acier S235 est spécialement destiné aux fabricants de dégrilleurs, aux exploitants de centrales hydroélectriques et aux entreprises spécialisées en équipements hydrauliques.

Nous proposons :

• Approvisionnement en profil acier hydrodynamique
• Découpe adaptée à vos besoins
• Solutions adaptées aux contraintes réglementaires

Pour toute demande de prix, de fiche technique ou de devis pour vos profils acier hydrauliques, contactez notre équipe via l’adresse mail sur-mesure@laminedefer.fr.
